CNC пробивен център KD-610NHZ за обработка от шестте страни на детайла, циркулярен диск за изрязване на канали (максимален размер на детайла 1000 × 2800 mm), два фрезови шпиндела и линеен инструментален магазин с 5 позиции.
Машината е предназначена за високопрецизно пробиване на проходни и глухи отвори по лицевите повърхности и кантовете на мебелни плоскости, като позволява изпълнението на всички операции по присадната карта само с едно преминаване на детайла.
Двата фрезови агрегата осигуряват прецизно фрезоване на прави канали, например за гръб на корпус или дъно на чекмедже, както и профилна обработка на детайла.
С възможност за обработка на детайли с размер до 1000 × 2800 mm, KDT KD-610NHZ е идеалното решение за производители на корпусни мебели, кухни, гардероби и мебели по поръчка, които търсят максимална производителност, висока точност и пълна автоматизация на производствения процес.

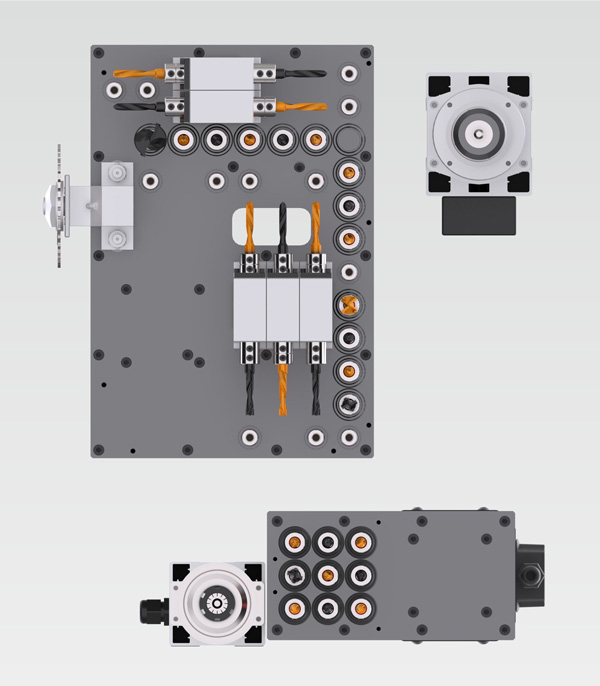

Комплект с една пробивна глава отгоре и една пробивна глава отдолу (13V+10H+1S)
Горна част: 13(V)+10(H)+1(S); Долна част: 9(V)
Пробиване от 6 страни . На машината са инсталирани 2 групи за пробиване: 8 - хоризонтални шпиндела, 21 - вертикални шпиндела (12 - отгоре, 9 - отдолу). Стандартно са инсталирани 2 фрезови агрегата за 5,5 kW и 3,5 W.
2 шпиндела за фрезоване 5,5 kW и 3,5 kW , 18000 об/мин (отгоре и отдолу).
5-позиционен ATC
Горният фрезови шпиндел е оборудван с 5-позиционен магазин за смяна на инструментите, което спестява време при преминаване от един вид обработка към друг.
Модул за изрязване на канали с трион (диаметър на диска 120 mm).
Двете автоматични щипки ще ви позволят да фиксирате сигурно детайла с дължина от 70 мм. до 2800 мм и да извършвате по-малко прихващания по време на пробиване, което значително увеличава скоростта на работния цикъл в сравнение с машините с една щипка. Максималната скорост е увеличена до 140 м/мин.
Горният фрезови шпиндел е оборудван с мощна вертикална скоба с две притискащи плочи. Подобрява точността на фрезоване и предотвратява повреждането на детайла.
Пакетен режим на пробиване - обработка на две части едновременно с огледална конфигурация.

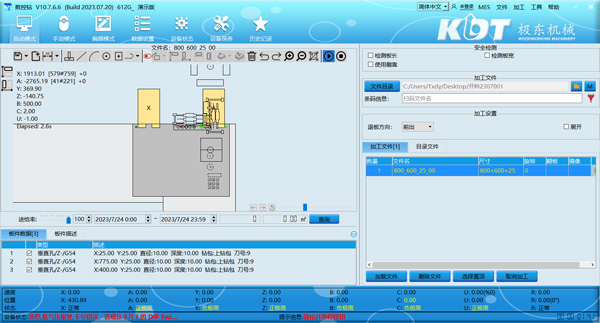

Нова софтуерна система за управление от трето поколение
Интелигентен алгоритъм с изкуствен интелект (AI) за предсказуемо пробиване,планиращ оптималната траектория. Пробивният шпиндел работи предварително, което повишава ефективността с 15%.

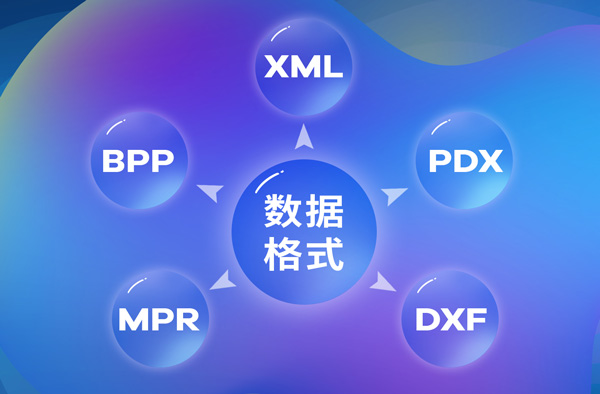

Съвместимост с разнообразни формати на данни
Съвместимостта с разнообразни формати на данни реализира интелигентно производство и информационно управление на мебели по поръчка. Осигурява бърза реакция спрямо пазарното търсене.

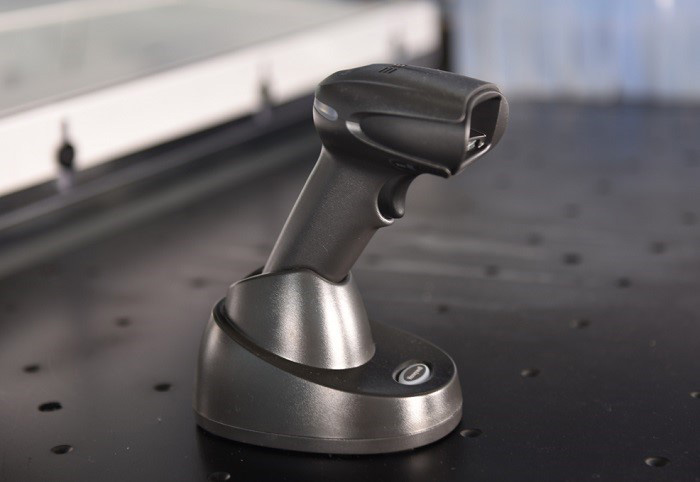

Баркод четец
Баркод скенерът е включен в стандартното оборудване на машината.
Оптимизирана зона на пробиване
Пробивна глава, изцяло покрита, подобряваща ефективността.
Лесното придвижване на детайлите по масата се дължи на въздушния поток, подаван от специален електрически двигател през отворите в горната част на масата, като по този начин се елиминира възможността за поява на драскотини по долната повърхност на детайла.
Подвижните плочи в зоната на пробиване дават възможност за фрезоване.
Минималният размер на обработвания детайл е 70x35 mm , което позволява добавянето на детайли с малки размери.
Благодарение на компактните размери на машината се спестяват до 22% от производственото пространство.
ПО ИЗБОР! Специален CNC модул има възможност да извършва операции по рязане, пробиване и фрезоване (за невидими фитинги, дръжки, панти и др.).
| Пробивен център KD-610NHZ | |
|---|---|
| Дължина на детайла , mm | 70-2800 |
| Широчина на детайла, mm | 35-1000 |
| Дебелина на детайла, mm | 9-60 |
| Скорост на движение на захвата на детайла (X), m/min | 140 |
| Максимална скорост по оста (Y), m/min | 90 |
| Максимална скорост по оста (Z), m/min | 50 |
| Брой групи за пробиване, бр. | 2 |
| Брой вертикални шпиндели (горна група), бр. | 13 |
| Брой вертикални шпиндели (долна група), бр. | 9 |
| Брой хоризонтални шпиндели, бр. | 10 |
| Фрезови агрегати, kW | 1*5.5 and 1*3.5 |
| Смяна на инструментите | 5-позиционен линеен магазин |
| Модул за изрязване на канали (размер на циркулярния диск), mm | 120x20x4 |
| Диаметър на смукателната тръба, mm | 1x150 + 1x200 |
| Пълна мощност, kW | 21.9 |
| Работно налягане , MPa | 0.6 |

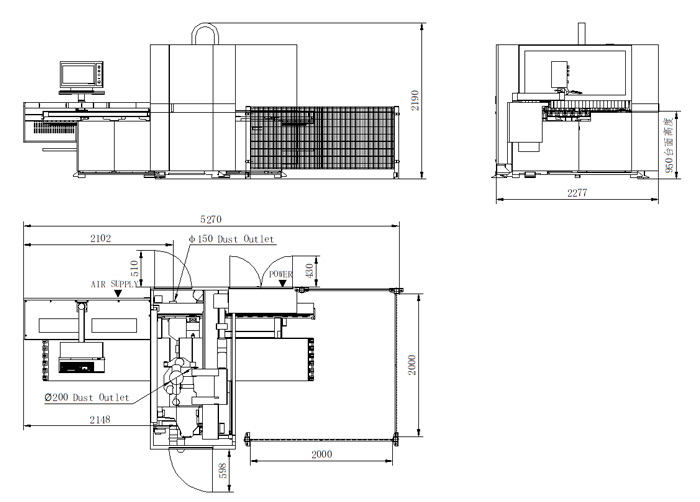

| Размери на машината (ДхШхВ), mm | 5270x2660x2190 |
| Тегло, kg | 3200 |
